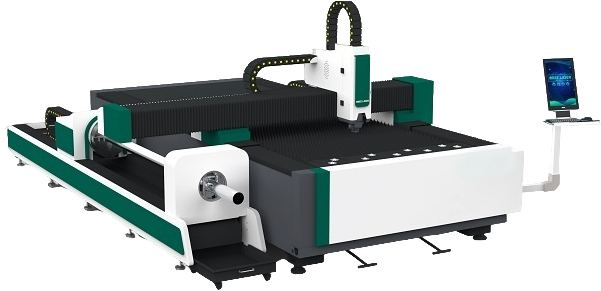

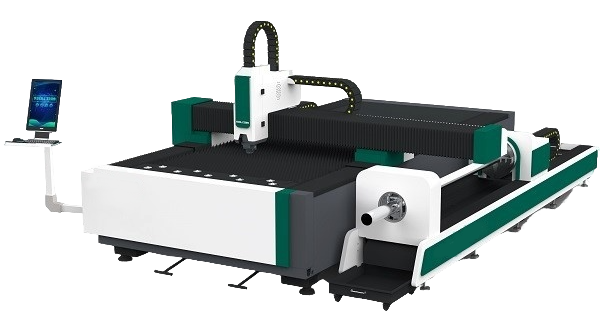

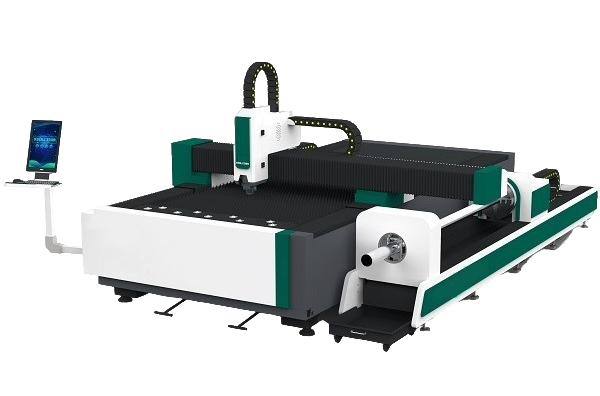

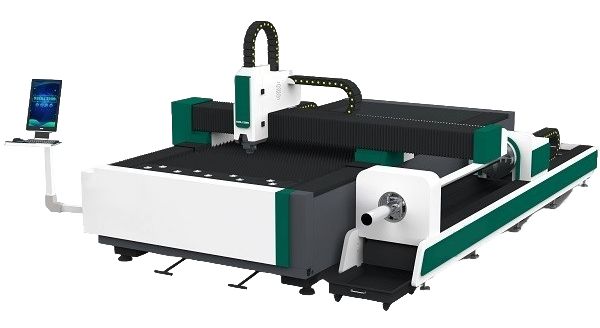

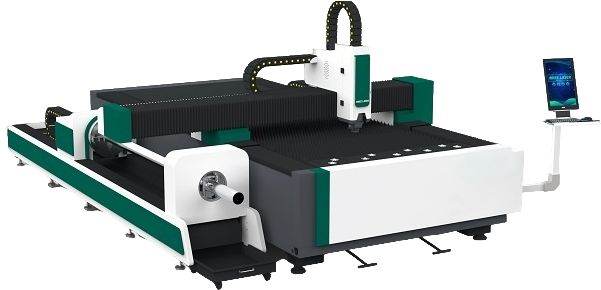

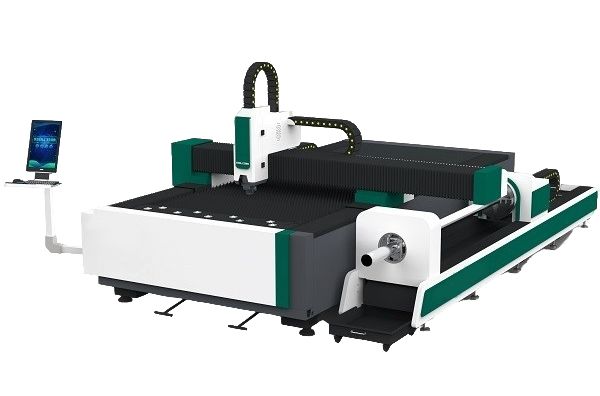

Волоконный резак OR–F

Волоконный резак OR–F, это современный станок с электронной системой управления ЧПУ

0
Описание

Волоконный резак OR-F, это современный станок с электронной системой управления ЧПУ, для лазерной резки

металлических листов толщиной до 20 мм. Станок для резки металлических труб любой формы и длиной до

3 м/6 м/9 м/12 м - опционально.

Технические характеристики

  Модель OR-F     3015     3015T     4020     4020T     6020     6020T    6025      6025T
  Ход оси Х 1500 мм 2000 мм 2000 мм 2500 мм
  Ход оси Y 3000 мм 4000 мм 6000 мм 6000 мм
  Ход оси Z
120 мм
  Оборудование для резки труб
нет 3000 мм/
6000 мм/
9000 мм/
12000 мм
нет 3000 мм/
6000 мм/
9000 мм/
12000 мм
нет 3000 мм/
6000 мм/
9000 мм/
12000 мм
нет 3000 мм/
6000 мм/
9000 мм/
12000 мм
  Точность позиционирования ±0.02 мм
  Точность репозиционирования  ±0.03 мм
  Максимальная скорость 140 м/мин
  Мощность лазера 1000w/1500w/2000w/3000w/4000w
  Максимальное ускорение 1.5G

Конфигурация

  Станина   Чугун
  Портал (ось Х)   Литая балка из авиационного алюминия
  Лазерная головка   Raytools
  Серводвигатель   YASKAWA, Япония
  Направляющие   HIWIN
  Режим охлаждения     Водяное охлаждение
  Тип смазки   Автоматическая
  Редукторы   MOTOREDUCER (Франция)
  Косозубая рейка   YYC
  Гарантия   3 года
  Лазерный источник   Max / IPG


Станина.jpgЛитая чугунная станина

  • Станина отлитая из сплава чугуна и пластинчатого графита с многократным закаливанием выдерживает растяжение силой до 20 кг/кв. мм, что обеспечивает ее надежность и долговечность.
  • Использование графитового чугуна обеспечивает высокую динамическую устойчивость станка, что гарантирует точную работу лазера при обработке материала.
  • Форма и материал эффективно гасят вибрацию вызванную работой станка, что уменьшает погрешность при обработки материала, в следствии чего экономит прямые затраты пользователя.

x-axisЛитая алюминиевая балка

  • Литая алюминиевая балка имеет высокую прочность, отличную жёсткость, легкий вес, высокую скорость, надежность, безопасность.
  • Максимальная скорость 140 м/мин.
  • Ускорение 1,5G.
  • Всё это увеличивает общую производительность лазерной резки.


труборезОборудование для резки труб

  • Высокая точность резки. Рез гладкий и чистый, без заусенцев, а потеря материала минимальна.
  • Термическая зона очень мала, в связи с чем деформация материала от нагревания практически отсутствует.
  • Высокая эффективность и скорость реза, подходит для массового производства. Стандартная длина трубы составляет 6 метров.
  • Одним из преимуществ лазерной резки является цифровое управление, что позволяет осуществлять резку фигур высокой сложности.

СервоСерводвигатель Yaskawa

  • Контроль положения, скорости и крутящего момента, защита от выхода из строя двигателя;
  • Высокая скорость работы, общая номинальная скорость может достигать 2000 ~ 3000 об / мин;
  • Стойкость против перегрузки;
  • Плавная работа на низкой скорости, отсутствие шагового движения.






Чиллер для охлаждения
источника лазера

          автоматическая смазка.jpg
          Система автоматической
            подачи смазки

       Направляющие рельсы
        HiWin
