Описание

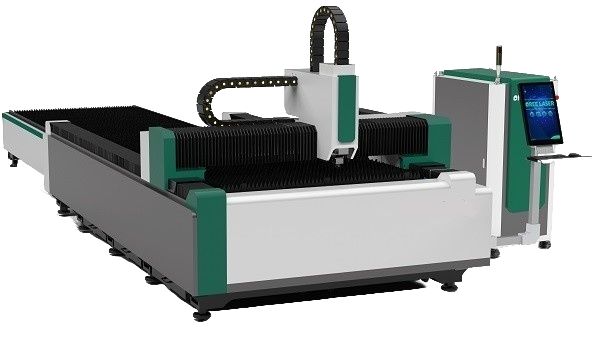

Волоконный резак OR-E — это современный станок с электронной системой управления ЧПУ для лазерной резки металлических листов толщиной до 20 мм. Станок для резки металлических труб любой формы и длиной до 3 м / 6 м / 9 м / 12 м — опционально.
Технические характеристики:
| Модель OR-E | 3015 | 3015T | 4020 | 4020T | 6020 | 6020T | 6025 | 6025T |
|---|---|---|---|---|---|---|---|---|
| Ход оси Х | 1500 мм | 2000 мм | 2000 мм | 2500 мм | ||||
| Ход оси Y | 3000 мм | 4000 мм | 6000 мм | 6000 мм | ||||
| Ход оси Z | 120 мм | |||||||
| Резка труб | нет | 3 / 6 / 9 / 12 м | нет | 3 / 6 / 9 / 12 м | нет | 3 / 6 / 9 / 12 м | нет | 3 / 6 / 9 / 12 м |
| Точность позиционирования | ±0.02 мм | |||||||
| Точность репозиционирования | ±0.03 мм | |||||||
| Максимальная скорость | 140 м/мин | |||||||
| Мощность лазера | 1000w / 1500w / 2000w / 3000w / 4000w | |||||||
| Максимальное ускорение | 1.5G | |||||||
Конфигурация:
| Станина | Чугун |
| Портал (ось Х) | Литая балка из авиационного алюминия |
| Лазерная головка | WSX, Raytools |
| Серводвигатель | YASKAWA, Япония |
| Направляющие | HIWIN |
| Режим охлаждения | Водяное охлаждение |
| Тип смазки | Автоматическая |
| Редукторы | MOTOREDUCER (Франция) |
| Косозубая рейка | YYC |
| Гарантия | 1 год |
| Лазерный источник | Max / IPG |

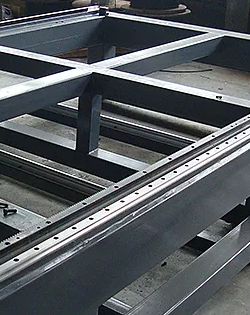

Литая чугунная станина
- Станина, отлитая из сплава чугуна и пластинчатого графита с многократным закаливанием, выдерживает растяжение силой до 20 кг/кв. мм, что обеспечивает ее надежность и долговечность.
- Использование графитового чугуна обеспечивает высокую динамическую устойчивость станка, что гарантирует точную работу лазера при обработке материала.
- Форма и материал эффективно гасят вибрацию, вызванную работой станка, что уменьшает погрешность при обработке материала, вследствие чего экономит прямые затраты пользователя.

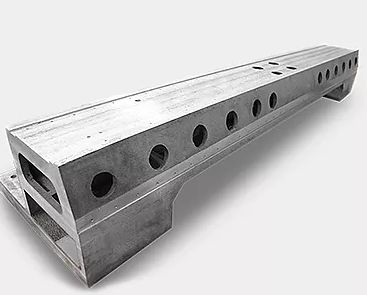

Литая алюминиевая балка
- Литая алюминиевая балка имеет высокую прочность, отличную жёсткость, легкий вес, высокую скорость, надежность, безопасность.
- Максимальная скорость 140 м/мин.
- Ускорение 1,5G.
- Всё это увеличивает общую производительность лазерной резки.
Серводвигатель Yaskawa
- Контроль положения, скорости и крутящего момента, защита от выхода из строя двигателя;
- Высокая скорость работы, общая номинальная скорость может достигать 2000 ~ 3000 об/мин;
- Стойкость против перегрузки;
- Плавная работа на низкой cookies, отсутствие шагового движения.
Направляющие по осям X, Y
- Станок по всем осям оснащен квадратными линейными направляющими и каретками. Сечение направляющих X — 25 мм, Y — 35 мм, Z — 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность, что в сочетании с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

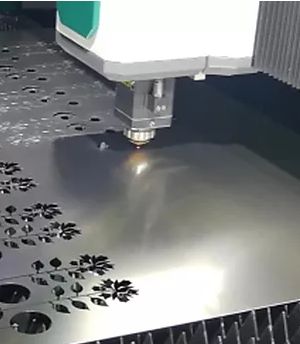

Автоматическая регулировка высоты
- Автоматическое регулирование высоты между лазерной головкой и листом металла, что увеличивает качество и точность при работе по неровному металлу.

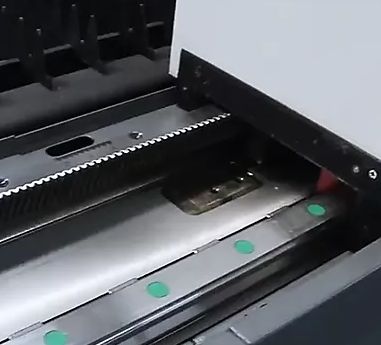

Зубчатая рейка
- Передача по осям X, Y станка осуществляется по зубчатой рейке. За счет применения рейки увеличивается точность при работе станка, а также скоростные параметры, увеличивая скорость холостого перемещения до 150 м/мин.
Двойная рабочая платформа
- Оборудование оснащено двойной рабочей платформой. При работе на одном столе другая платформа может загружать и выгружать заготовку материала.
Шкаф управления
- Все микросхемы и платы управления оборудованием вынесены в отдельный шкаф, что повышает их долговечность и упрощает диагностику в случае возникновения неполадок.
Оборудование для резки труб
- Высокая точность резки. Рез гладкий и чистый, без заусенцев, а потеря материала минимальна.
- Термическая зона очень мала, в связи с чем деформация материала от нагревания практически отсутствует.
- Высокая эффективность и скорость реза, подходит для массового производства. Стандартная длина трубы составляет 6 метров.
- Одним из преимуществ лазерной резки является цифровое управление, что позволяет осуществлять резку фигур высокой сложности.
