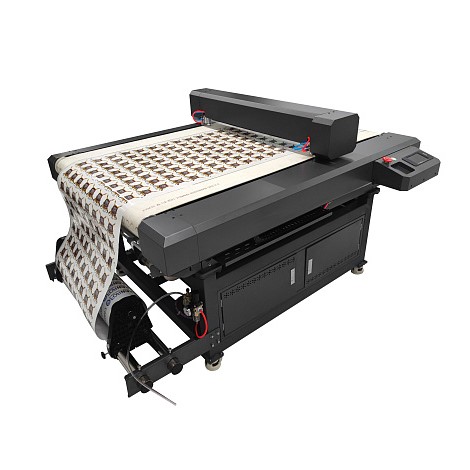

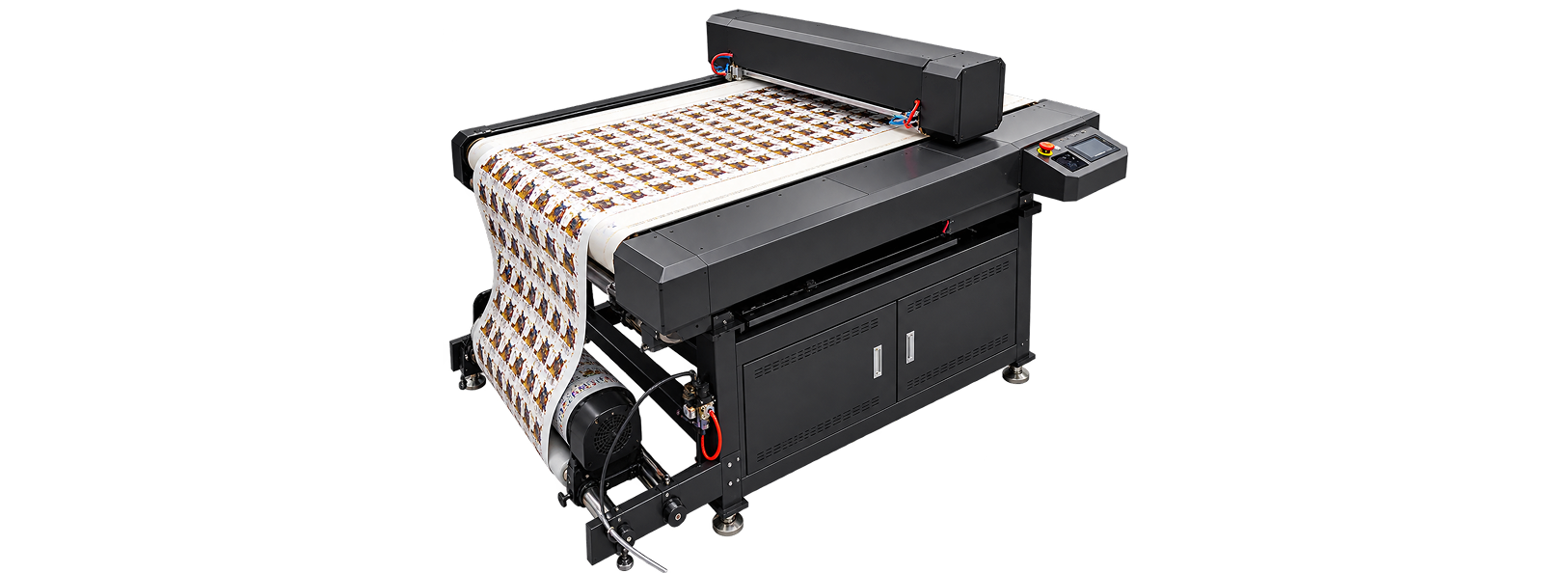

Режущий конвейерный планшетный плоттер FC-7090U- надежный инструмент для резки и биговки на производстве, корпус изготовлен из листового металла, прочные литые опоры делают конструкцию максимльно устойчивой. Прецизионное и быстрое движение сдвоенной инструментальной головки над материалом проходит по качественным направляющим. За счет использования сервоприводов с интеллектуальным алгоритмом искусственного интеллекта достигается высокое качество даже очень сложной фигурной резки. Линиии реза плавные и точные.
Особенности:
- CCD-камера;
- Распознавание QR-кода;
- Стол с вакуумным прижимом;
- Одновременная резка и биговка;
- U-диск;
- Сенсорный пульт управления;
- Беспроводная передача данных;
- Двойная режущая головка, нож - Roland ;
- Качественные линейные направляющие;
- Сервопривод с интеллектуальным алгоритмом искусственного интеллекта - ARM.
- Конвейерная лента автоматически отправляет готовый крой в зону сбора.
Широкий спектр доступных для резки материалов: самоклеящиеся пленка и бумага, картон, магнитный винил, тонкие листы ЭВА, ПВХ и ПЭТ, открывают множество направлений для производства и получения прибыли
Сдвоенная инструментальная головка - резка и биговка делает прецизионную резку, перфорацию, высечку, надрезание, черчение и биговку. А благодаря высокочувствительной CCD-камере, которая мгновенно считывает реперные точки, процесс резки даже очень мелких и сложных узоров происходит очень быстро и точно.
CCD-камера считывает QR-код, тем самым, в автоматическом режиме синхронизирует файлы печати и резки, что дает значительное увеличение скорости обработки материалов и исключает возникновение брака.

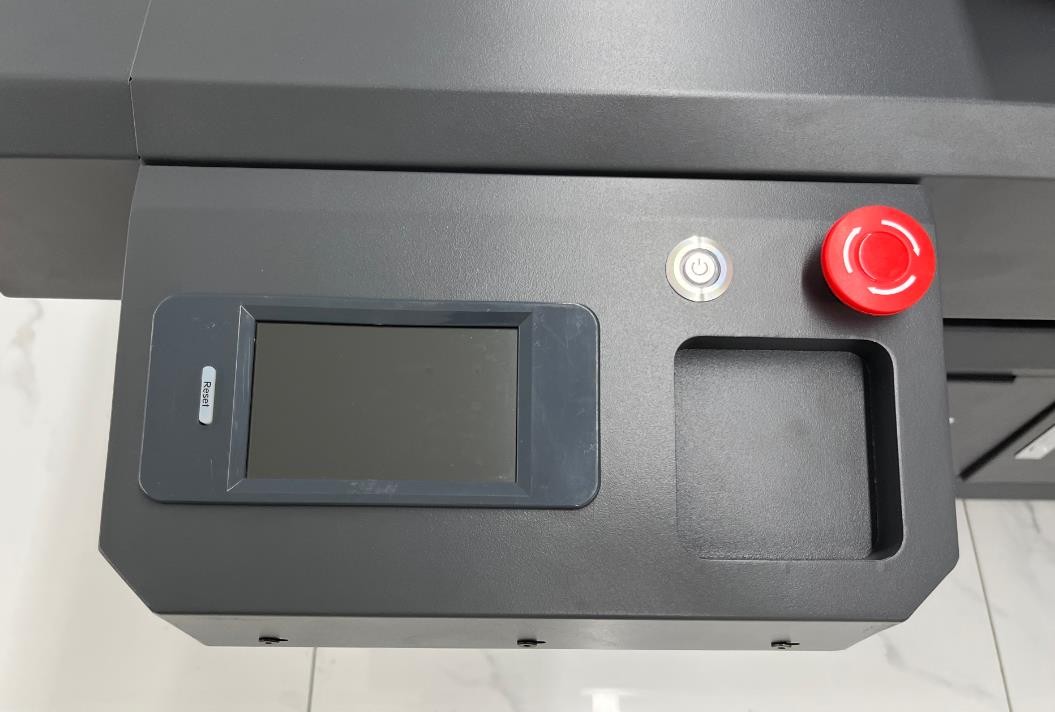

Пульт управления с сенсорным экраном имеет:
· Высокую чувствительность.
· Понятный для оператора функционал.
· Многоязыковой интерфейс.
· Функцию повтора последней операции.
Мультиинтерфейс Teneth FC7090U дает возможность подключаться к управляющему компьютеру с различными конфигурациями: USB, флэш-накопитель USB, серийный порт.
Каретка планшетного режущего плоттера Teneth FC7090U оснащена двумя рабочими инструментами, которые позволяют расширить виды обработок материала, таких как надсечка, сквозной прорез, маркировка, биговка.Также на каретке установлена камера для считывания напечатанных меток.Система отслеживания положения камеры в режиме реального времени, обеспечивает точную и стабильную контурную резку.

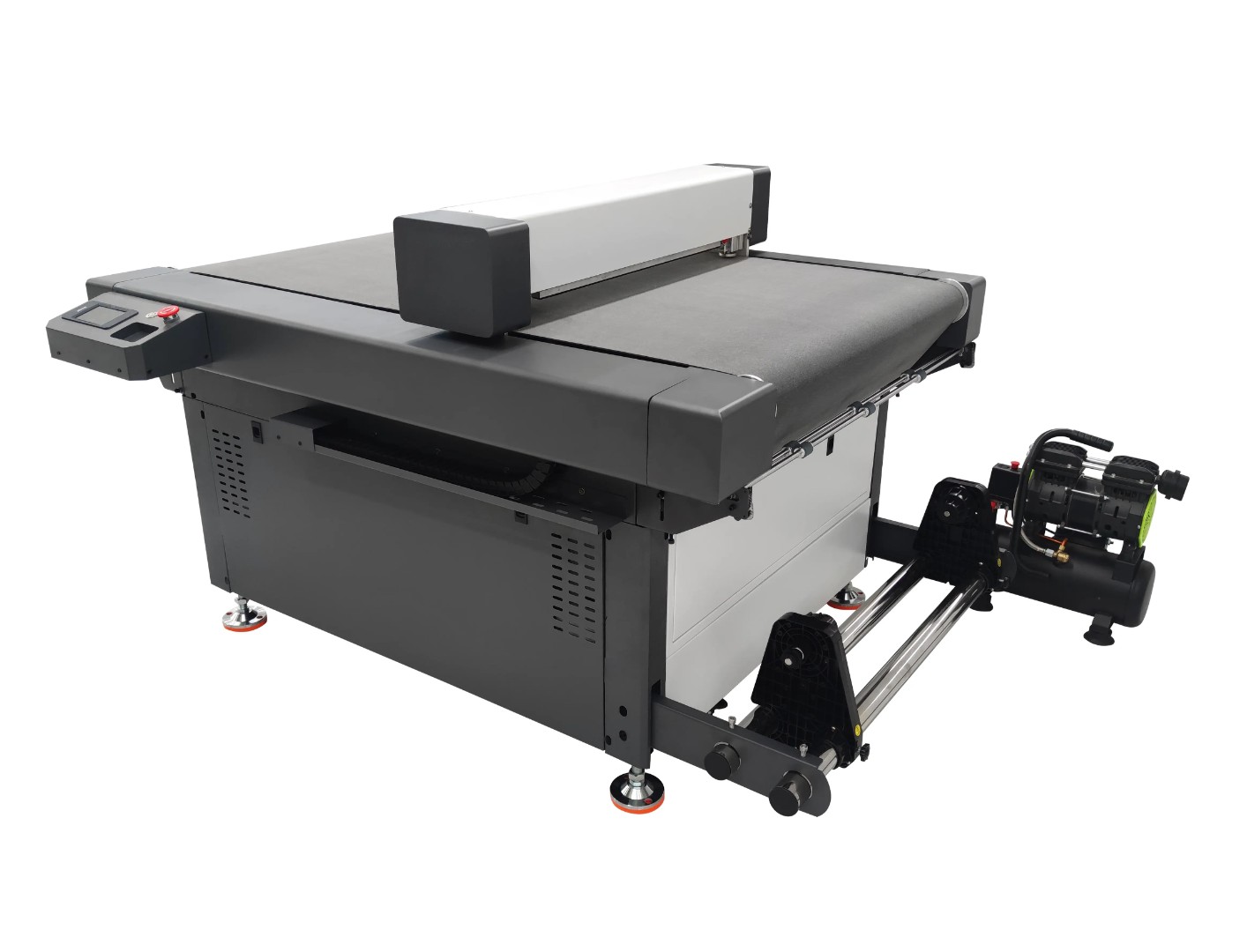

Система подачи рулонных материалов снабжена фрикционами для создания натяжки материала и разглаживания его при подаче на стол обработки. Плоттер автоматически подает материалы, что значительно сокращает трудозатраты и время.Автоматическое подающее устройство легко обеспечивает идеальную стыковку для длинноформатной резки.

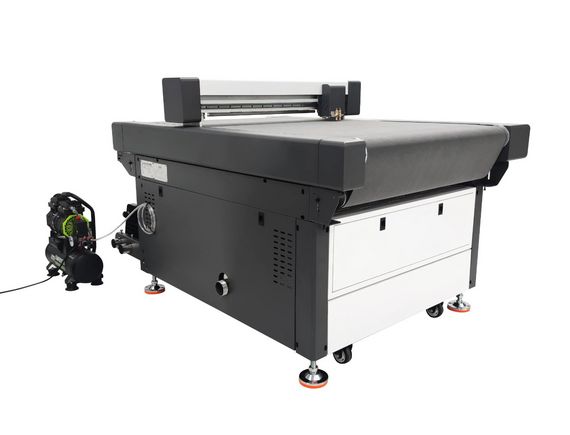

Пневматическая система продвижения конвейера протягивает материал через весь стол, что позволяет производить обработку материала без остановки на зарядку.
Вакуумный прижим имеет низкий уровень шума, при этом, позволяя прочно фиксировать материалы различной толщины, тем самым, препятствуя деформации материала и способствуя обработке мелких деталей.Запатентованная конструкция платформы и многозонная конструкция вакуумного прижима обеспечивают надсечку, сквозной рез, биговку и другие функции.

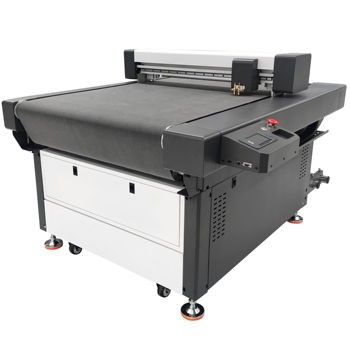

Благодаря удобным роликам оборудование легко перемещается в помещении, что делает этот станок мобильным на производстве.
Технические характеристики:
|
Модель: |
FC-7090U |
|
Обрабатываемые материалы: |
Самоклеящиеся бумага и пленка, картон, магнитный винил, светоотражающая пленка, тонкие листы ЭВА, ПВХ, ПЭТ материалов, электрокартон, паронит |
|
Тип привода: |
Серводвигатели с интеллектуальным алгоритмом искусственного интеллекта для высокого качества резки |
|
Ширина материала,мм: |
700х900 |
|
Максимальная область резки,мм: |
700х900 |
|
Зоны вакуумного стола: |
Многозоновый вакуумный стол |
|
Скорость резки,мм/с: |
от 0 до 1000 |
|
Давление ножа,г: |
от 10 до 1000 |
|
Компенсация смещения лезвия,мм: |
от 0,000 до 1,500 |
|
Механическое разрешение,мм/шаг: |
0,025 |
|
Программное разрешение (при резке),мм/шаг: |
0,025 |
|
Точность повторения (при резке),мм: |
<±0,025 |
|
Интерфейс (Подключение): |
USB, U-disk |
|
Язык команд: |
DM-PL/HP-GL |
|
Энергопотребление: |
≈ 80 Вт для плоттера |
|
Электропитание: |
Переменный ток;напряжение: 100~220 В;частота: 50 Гц |
|
Уровень шума: |
Низкий уровень шума вакуумного насоса для прижима материала на рабочем столе |
|
Требуемые режимы : |
Температура: +5…35 °С. Влажность: 30 - 70% (без конденсата) |
|
Габариты оборудования,мм: |
1460x1300x1000(ДШВ) |
|
Габариты в упаковке,мм: |
1600х1300х1100(ДШВ) |
|
Вес в упаковке,кг: |
365 |
|
Комплектация: |
Шнур питания, USB-кабель, держатель ножа (иглы), набор ножей (игл), ПО для резки. |
