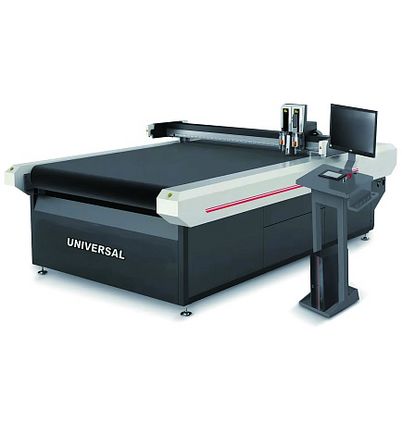

Режущие конвейерный планшетные плоттеры MTC06 - это серия с конвейерным вакуумным столом для работы как с листовыми, так и с рулонными материалами. Благодаря высокому порталу для материалов толщиной до 50мм, универсальной каретке с 2 универсальными держателями инструментов, позволяющей работать двумя инструментами одновременно, предустановленной CCD-камере и ассортименту инструментов на выбор, используя только этот станок можно развернуть масштабное производство упаковки - в одно задание осуществлять резку и биговку, промышленный раскрой ткани и отделочных материалов, кроить заготовки из углеткани и стеклоткани, осуществлять потоковую контурную резку напечатанного на листовых материалах изображений, фрезеровать мягкие металлы и любые неметаллы, и т. д.
Описание:

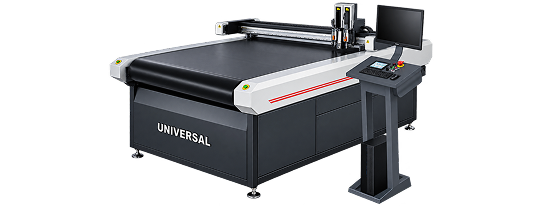

Режущий плоттер планшетный UNIVERSAL подходит для резки листовых:
-мягких материалов толщиной до 50мм: поролон, пенные утеплители и упаковочные материалы, пенопласт, вспененный полистирол),
-листовых и рулонных материалов толщиной до 20мм: картона, бумаги и пенокартона, пластиков, резины и магнитного винила, самоклеющейся пленки (как резка до подложки, так и сквозная резка), кожи и кожзама, различных пленок, ткань стеклянная фторопластовая, материал тентовый с двухсторонним ПВХ, винилискожа ТР, и многих других.
Самой востребованной сферой применения планшетных режущих плоттеров является производство упаковки, разнообразных лекал и трафаретов (для текстильной, обувной промышленности), рекламной и сувенирной продукции, в том числе магнитов, технических прокладок и т.д.
Комплектация :
· Плоттер.
· Универсальный держатель инструментов на каретке - 2шт.

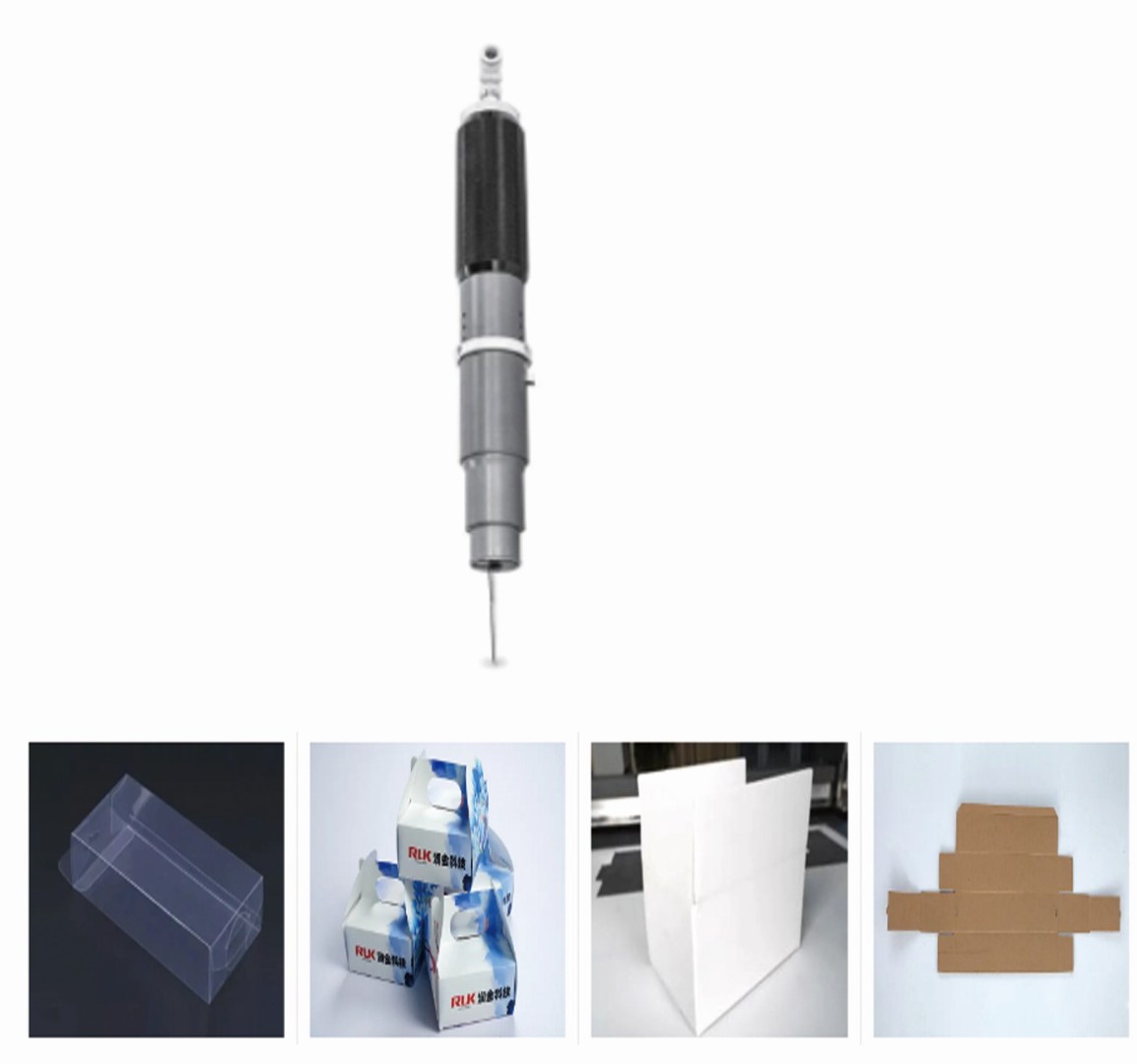

· Осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) - 1шт.
· Вакуумный насос – 1шт.
· Кабель передачи данных – 1шт.
· CCD-камера - 1шт.
· Нож – 20шт.
· Кабель питания – 1шт.
· Вакуумный конвейер – 1шт.
· Крестовая отвертка – 1шт.
· Шестигранные ключи – 7шт.
· Смазка – 1шт.
· Воздушная трубка – 5м.
· Зажим – 3шт.
Технические характеристики:
|
Модель: |
MTC06-3020 |
|
Мощность вакуумной системы,кВт: |
9 |
|
Потребляемая мощность (плоттер)кВт: |
11 |
|
Размер рабочего поля,мм: |
3000х2000 |
|
Габариты,мм: |
4400х2985х1350 (ДШВ) |
|
Скорость резки,мм/сек: |
300-1800 (в зависимости от типа материалов) |
|
Максиамльная толщина материала,мм: |
≤ 50 (в зависимости от типа материалов) |
|
Требуемые режимы: |
Температура: 0....35С° Влажность: 35 -80% |
|
Технические особенности: |
Высокотехнологичный сервопривод, импортные линейные направляющие, подшипники |
|
Точность повторения,мм: |
≤ 0,01 |
|
Точность позиционирвоания,мм: |
0,025 |
|
Электропитание: |
AC 380в/220в±10%;50HZ |
|
Поддержка файлов: |
Совместимость с HPGL/PLT/DXF и т. д. |
|
Рабочие параметры: |
Поддержка различных CAD- систем, автоматизированное проектирование и резка могут выполняться одновременно |
|
Вместимость буфера: |
Однократный, быстрое соединение для работы с большими файлами |
|
Интерфейс подключения: |
Сетевой порт (Ethernet) |
|
Фиксация материала: |
Вакуумный прижим |
|
Интерфейс управления: |
Сенсорный дисплей |
|
Способ подачи материала: |
Конвейерная, автоматическая подача(не имеет ограничений по длине материала) |
|
Стандартные инструменты: |

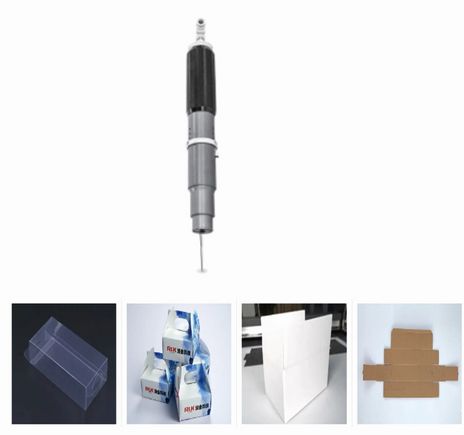

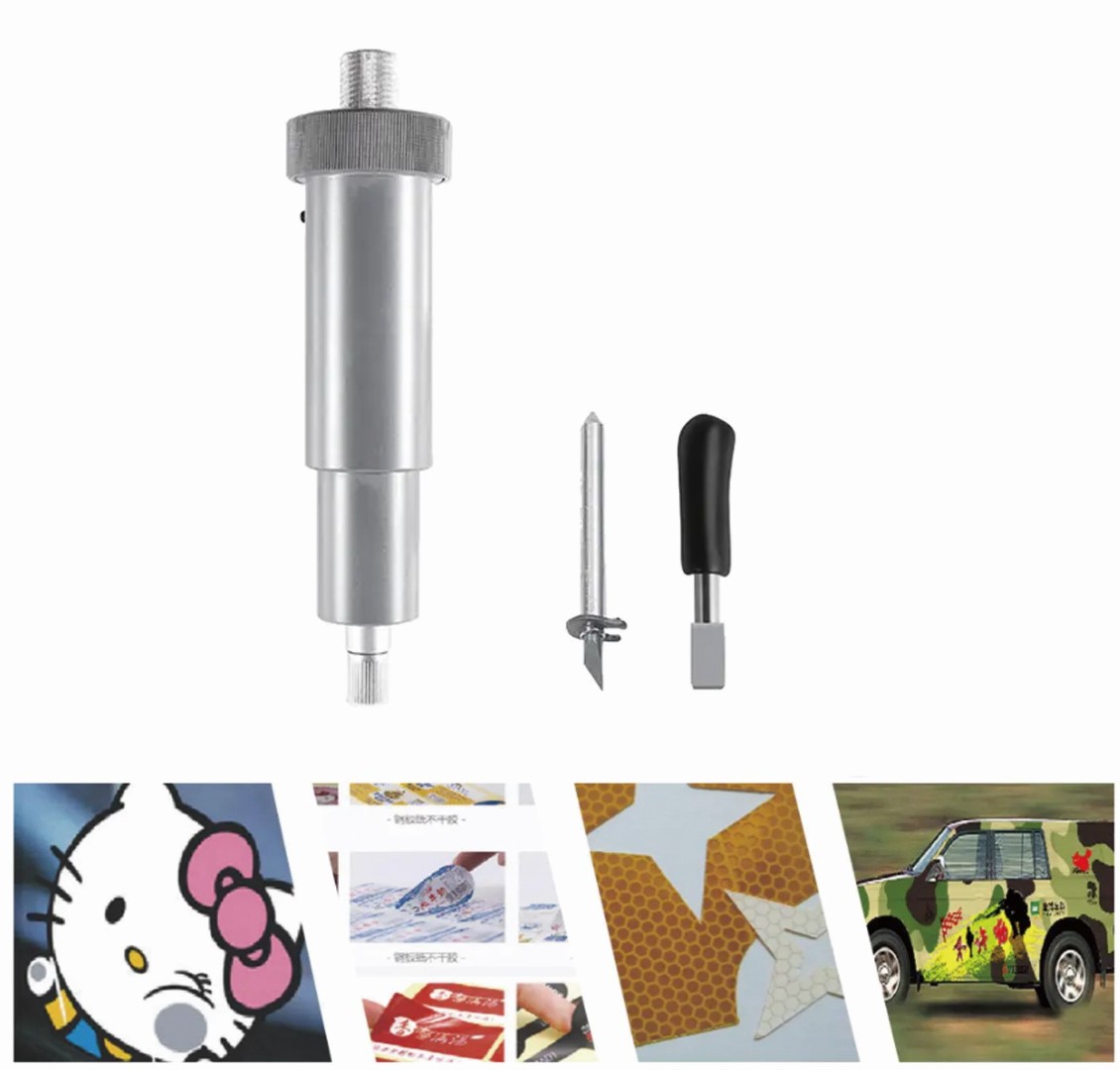

Высокоскоростной осциллирующий инструмент, универсальный режущий инструмент, инструмент кис-кат, система автоматического позиционирования CCD |
|
Дополнительные инструменты: |

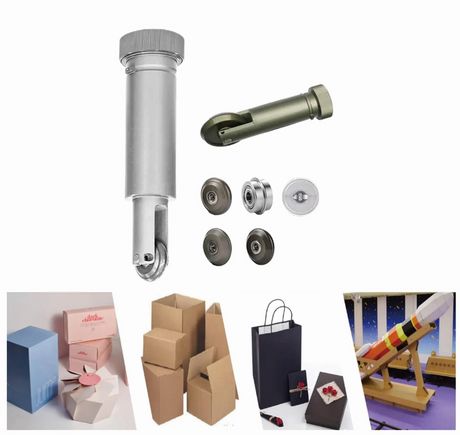

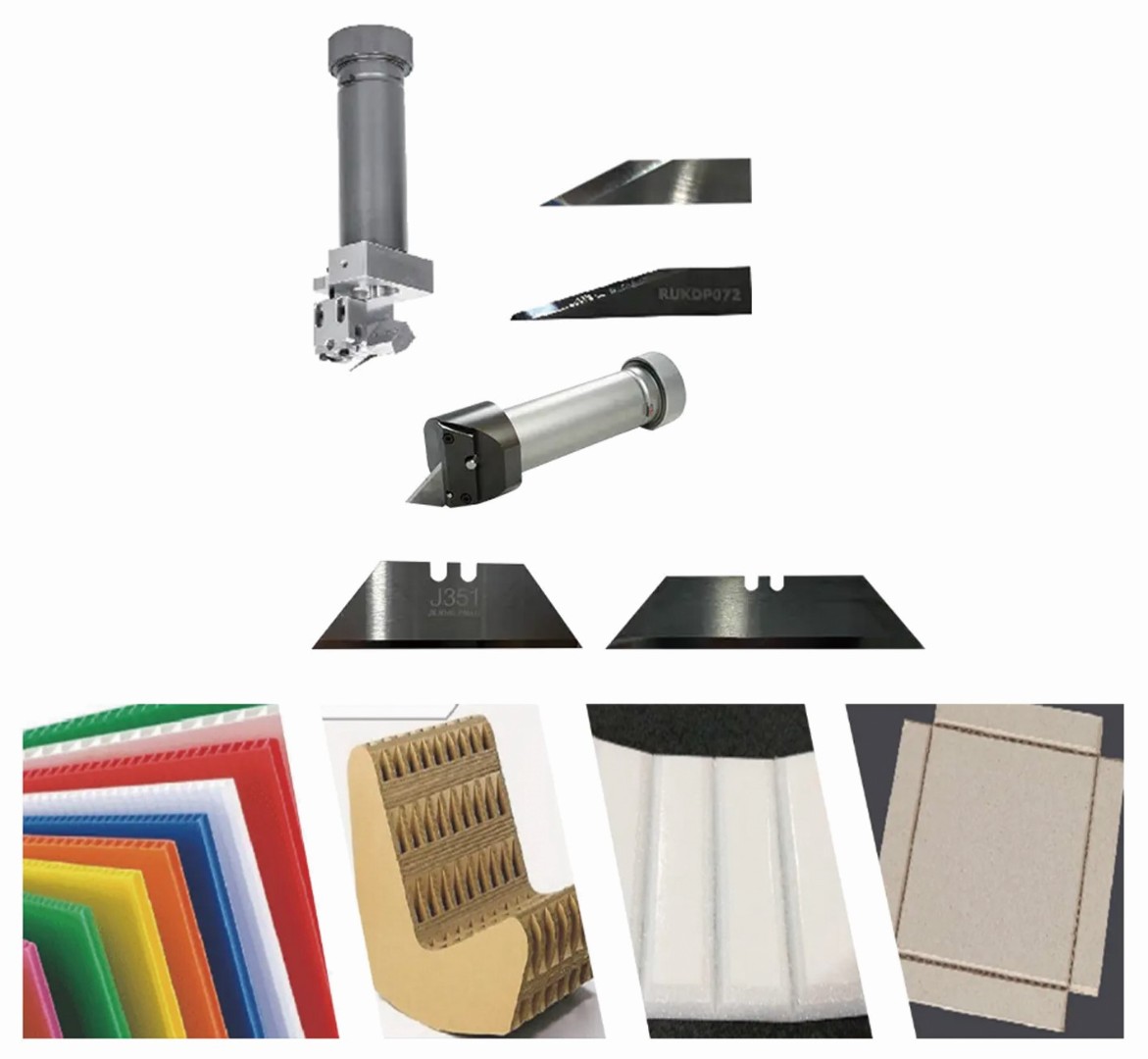

Ручка, V-CUT, биговальное колесо, комплект фрезерных инструментов, инструмент для резки пеноматериалов 50 мм |
|
Материалы: |
Все виды гофрокартона, картон разной плотности, переплетный картон, ПВХ, сотовый картон, вспененный ПВХ, акрил, КТ картон, алюкобонд, листовые латекс и резина, паронит, прокладочные материалы ,вспененные материалы до 0 мм, автомобильные наклейки, светоотражающая пленка, фотобумага и т. д. |
Рукодство по использованию инструментария:
|
Препреги стекло и углетканей |
0,3 - 1,5 мм |
Дисковый нож для резки ткани с тремя сменными ножами для разных материалов или тангенциальная неосциллирующая режущая голова |
|
Стеклоткань |
0,2 – 1,5 мм |
Дисковый нож для резки ткани с тремя сменными ножами для разных материалов или тангенциальная неосциллирующая режущая голова |
|
Углеткань |
0,2 – 1,5 мм |
Дисковый нож для резки ткани с тремя сменными ножами для разных материалов или тангенциальная неосциллирующая режущая голова |
|
Резина техническая |
0,5 – 20,0 мм |

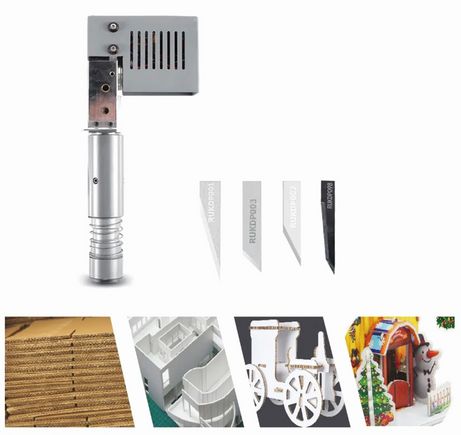

Осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) |
|
Стеклотекстолит |
0,3 – 20,0 мм |
Осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) |
|
Текстолит |
0,3 – 20,0 мм |
Осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) |
|
Органическое стекло |
1,0 – 20,0 мм |
Осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) |
|
Винипласт |
1,0 – 20,0 мм |
Осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) |
|
Алюминий |
0,2 – 6,0 мм |
Фрезерная головка (для фрезерной обработки твердых материалов толщиной до 20мм). |
|
Пенопласты |
1,0 – 50,0 мм |

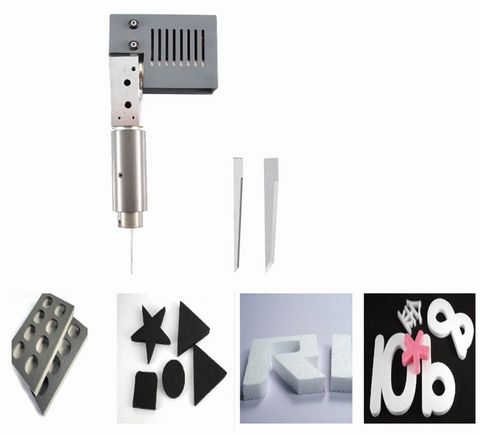

Осциллирующая тангенциальная режущая голова (для резки мягких материалов толщиной до 50 мм) |
|
Текстиль и технические ткани |
0,2 – 2,0 мм |
Дисковый нож для резки ткани с тремя сменными ножами для разных материалов |
|
Технический картон и бумага |
0,2 – 20 мм |

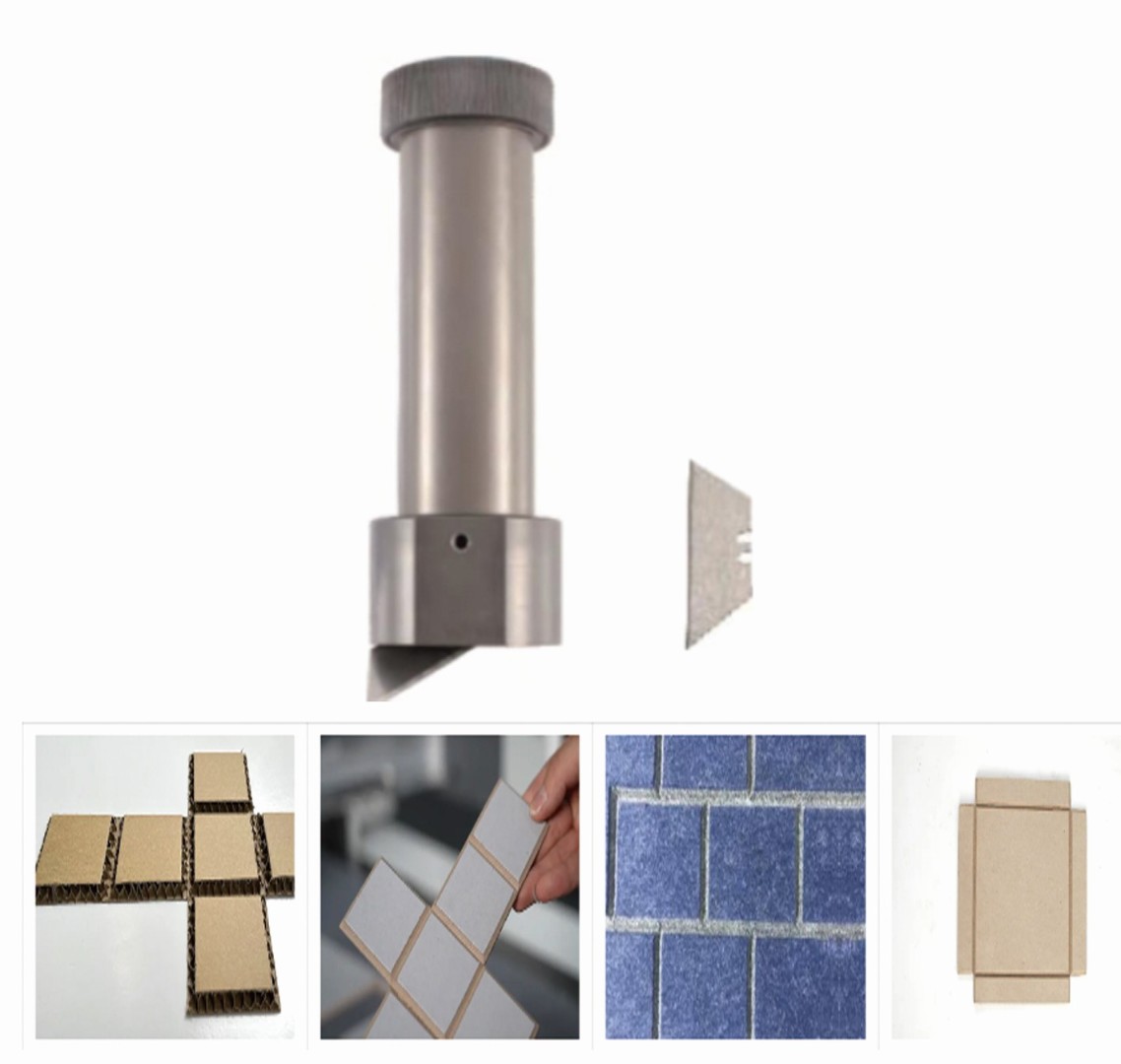

Тангенциальная неосциллирующая режущая голова или осциллирующая тангенциальная режущая голова (для резки плотных материалов толщиной до 20 мм) |
